Manual de trazos para calderería en cañerías

Las fórmulas y plantillas para dibujos de pailería básica están en este archivo en PDF disponible para descarga.

Manual de trazos para calderería en PDF



Artículos relacionados:

Manual de Pailería

¿Qué es la PAILERÍA?

¿CÓMO SOLDAR? Curso Indura

Planos para hacer una roladora

Manual Técnico de Estructuras Metálicas



Los caldereros o paileros se dedican a la creación de depósitos y tuberías para transporte y almacenaje de granos, gases, combustibles y otros tipos de fluidos. Esta actividad de fabricación metálica requiere principalmente de dos especialidades: Soldadura altamente calificada y el trazo para corte. Para saber más te recomendamos este artículo: ¿Qué es la PAILERÍA?

Contenido

  1. ESCALAS
  2. CONCEPTOS GEOMÉTRICOS, EL PUNTO Y LAS LÍNEAS
  3. LOS ÁNGULOS
  4. FIGURAS GEOMÉTRICAS
  5. DIVISIÓN DE FIGURAS
  6. DIÁMETROS DE UNA CAÑERÍA, EXTERIOR, INTERIOR Y NEUTRO
  7. DESARROLLO DEL TRAZADO

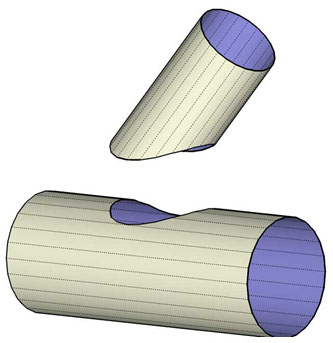

Calderería 3D

El desarrollo de trazos de este manual te ayudará a calcular y dibujar plantillas para hacer cortes en los siguientes casos:

  • Corte elíptico de CILINDRO por no ser paralelo a su sección.
  • Corte a 45º para unión de dos cilindros a 90º.
  • Corte para uniones menores a 90º.
  • Codo a 90º en 4 casquetes y 2 medios casquetes.
  • Codo a 45º en 2 casquetes enteros y 2 medios casquetes.
  • Codos con casquetes para unión de tuberías del mismo diámetro.
  • Codo en un casquete entero y dos medios casquetes.
  • Unión de cañerías desplazadas de sus ejes.
  • Unión a 120º de 3 caños iguales.
  • Intersección de dos cañerías de diferentes diámetros.
  • Intersección de dos cañerías diferentes con salida perpendicular.
  • Intersección de dos cañerías diferentes diámetro con ejes desplazados (latolette).
  • Intersección de dos cañerías de diferentes diámetros con salida oblicua y desplazada.





Descargar Manual de trazado para calderería PDF


Este manual para paileros es de la empresa chilena APTEC S.A. con ilustraciones de Heriberto González Brito.

APTEC es una empresa contratista internacional especialista en sistemas de cañerías también conocidos como servicios de pipeline.






Fuente: aptec-sa.squarespace.com
