Cómo saber si una escuadra está perfecta

Escuadrar con precisión es muy fácil. Ternas pitagóricas y otros métodos para soldar a 90 grados.

Cómo sacar una escuadra perfecta



Artículos relacionados:

Croquis para fabricar una prensa escuadra casera

La escuadra magnética multi-ángulo

BOSCH TOOLBOX: Una app interesante en tu celular

Catálogo ESAB para aficionados y profesionales

MIG: El mejor rollo de alambre



¿Cómo escuadrar una reja?¿Cómo saber si está correctamente rectangular? Si sos herrero seguramente en algún momento miraste con desconfianza a tus escuadras y te preguntaste si serán lo suficientemente exactas.

Porque 90 no es 89 ni 91 y cuando traslades tu trabajo al domicilio del cliente, eso tiene que estar perfecto porque ese "chanfle" se va a notar de una u otra manera.

En este artículo intentaremos explicarte cómo aprovechar las fórmulas del genio Pitágoras para conseguir una escuadra perfecta utilizando sólo una cinta métrica y un marcador.

Pero no te preocupes, esto no será una clase de matemáticas. Sin dudas este artículo te va a parecer tan simple como interesante.




Antes que nada recordemos algunos conceptos básicos que aprendimos en el colegio pero quizás no estén tan frescos en la memoria.

¿Qué es la hipotenusa?

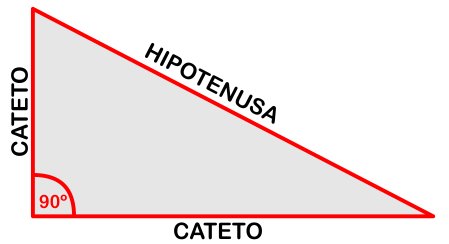

Un triángulo rectángulo es aquel que tiene un ángulo recto, o sea de 90 grados.

Triángulo rectángulo hipotenusa

La hipotenusa es el lado opuesto al vértice de 90º. Los otros dos lados se llaman catetos.

Según don Pitágoras, el cuadrado de la hipotenusa es igual a la suma de los cuadrados de los catetos y siempre, inexorablemente se mantiene esta relación entre los lados de un triángulo rectángulo.

¿Suena complicado? No te preocupes, es más fácil de lo que parece:

Las ternas pitagóricas

Una terna pitagórica consta de tres números que cumplen con la fórmula del teorema de Pitágoras y tienen el siguiente formato: CATETO - CATETO - HIPOTENUSA.

La terna más usada en herrería es:

60 - 80 - 100

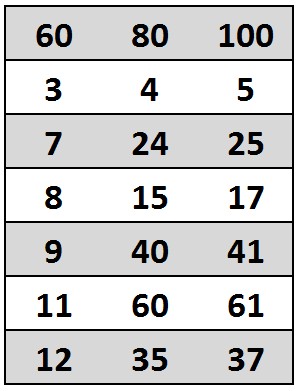

Recordemos que el último número de esta tabla de medidas para sacar escuadras, en este caso el 100, es nuestra vedette la hipotenusa quien nos va a indicar si las piezas están alineadas o hay que corregir la posición. Las ternas pitagóricas más usadas son:

Ternas pitagóricas

Podés usar múltiplos o submúltiplos siempre y cuando lo apliques a toda la terna, por ejemplo, en lugar de 3 - 4 - 5 podés usar 30 - 40 - 50. Tampoco es importante qué unidades de medición utilices, pueden ser milímetros, pulgadas, centímetros, etcétera.

Método para comprobar la escuadra

Luego de esta súper híper resumidísima introducción, vamos a la práctica. Supongamos para este ejemplo que estamos creando un portón corredizo e iniciamos por el marco perimetral de su estructura.

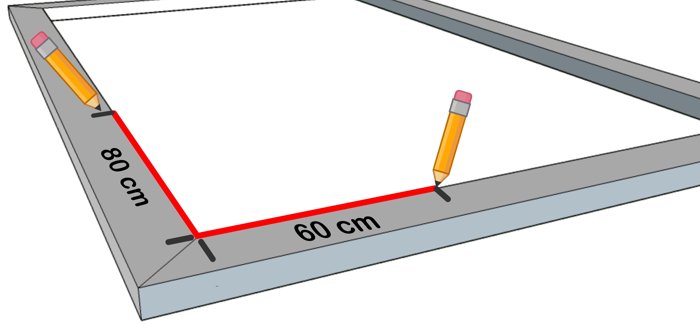

Hechos los cortes y todo listo para soldar, vamos a comprobar la escuadra, ya que esta estructura es bastante grande como para confiar en una escuadra magnética. Usaremos en este caso la terna 60 - 80 - 100. Medimos desde la esquina, 60 centímetros hacia un lado y 80 centímetros hacia el otro lado, y marcamos para definir los catetos de nuestro triángulo.

Escuadra perfecta catetos

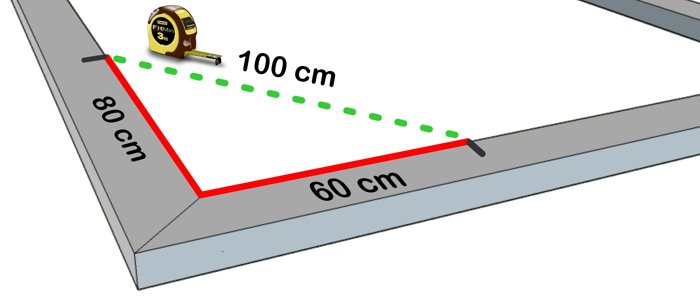

Ahora medimos la hipotenusa. Con la cinta métrica tomamos la distancia entre las marcas y nos tiene que dar 100 centímetros exactamente.

Escuadra perfecta hipotenusa

Si no te da el valor del tercer número de la terna (100 en este caso) debés mover las piezas hacia adentro o afuera según corresponda hasta lograr que la hipotenusa (línea verde punteada) tenga el valor que indica la tabla de ternas pitagóricas.

Cuando la medida da correcto, ajustá las prensas y... ¡a soldar!




Para este procedimiento se puede tomar la medida interna o externa de las piezas, pero jamás ambas a la vez.

A continuación veremos otra manera de verificar la alineación antes de soldar.

El método de las diagonales

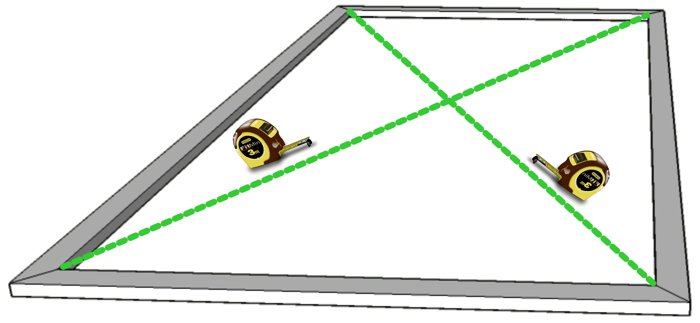

En el caso de que tengamos los 4 lados cortados, dispuestos y punteados para soldar, podés medir las diagonales para chequear que se encuentre en escuadra correcta.

escuadra diagonales

Se toma las distancias entre los vértices opuestos y ambas medidas deben ser iguales. De no coincidir estos valores, se debe desplazar de a poco uno de los extremos ir midiendo cada vez hasta igualar las diagonales marcadas color verde en el gráfico.

Ojalá te haya sido de utilidad este artículo. Recordá que tu herramienta más importante está dentro de tu cabeza.
