Más seguridad para tu portón automático

Cómo lograr un plus de seguridad sin afectar el confort del proceso automático.

Cerradura eléctrica: Más seguridad para tu portón automático



Artículos relacionados:

Todo sobre guantes de seguridad

El nuevo MOTOR SEG con panel externo

Herrajes para portones levadizos

Máscara fotosensible: Consideraciones antes de comprar

Renegade ES 300i, la rebelde de ESAB


Cuando encaramos un proyecto de automatización, nos enfocamos en que todo el mecanismo funcione bien, además de la presentación estética de nuestro trabajo terminado. Y el cliente fascinado por la maravilla de abrir y cerrar desde un control remoto, ni se le ocurre pensar en preguntarnos...

¿Qué tan seguro es el mecanismo cuando está cerrado?

¿Qué trabas o medidas de seguridad tiene?

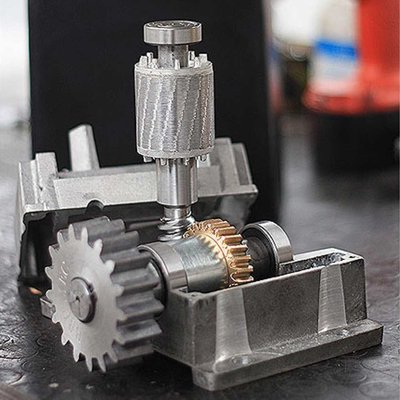

Motor portón

Si tenés dudas con respecto a depositar tu confianza en la traba del motor, tu inquietud es razonable, ya que si se ejerce fuerza para desplazar el portón manualmente, esta presión se traslada al mecanismo, formados mayormente por plástico y aluminio. Por eso...

TE RECOMENDAMOS
NO TENER EN CUENTA LA TRABA DEL MOTOR
COMO UNA MEDIDA DE SEGURIDAD.

Siguiendo la misma línea de cuestionamiento... En la mayoría de los portones corredizos se puede hacer palanca desde abajo para descalzar la guía o zafar la cremallera.

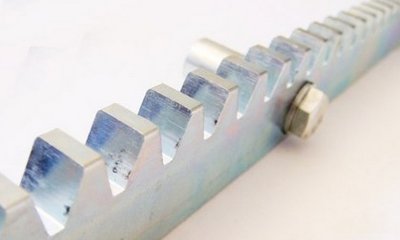

Cremallera metal para portón corredizo

Con una cremallera de metal mejora bastante la rigidez, pero sigue teniendo puntos débiles.

Se puede aplicar similares planteos a los sistemas de portón levadizo y hojas batientes ya que son mecanismos pensados en la automatización y confort como prioridad, y cuya seguridad requiere algo de ayuda e ingenio de nuestra parte.




La motivación del delincuente

No cometas el error de evaluar la seguridad del portón desde tu posición de orgulloso creador de esa excelente obra de la herrería electromecánica. No sirve que seas el abogado defensor, sino todo lo contrario.

El problema es que sos un buen tipo, un laburante, pero ahora necesitamos que te pases a la otra vereda, la del delincuente.

Seguridad del portón

¿Sos demasiado buen tipo y te cuesta ponerte en los zapatos del ladrón? Pues la clave es la motivación, y vayamos cerrando la idea antes de que esto se convierta en un curso de psicología...

Imaginate que un ser amado se encuentra dentro de la propiedad, vos estás fuera y el portón cerrado. En eso tu pariente resulta picado por una víbora venenosa. La situación es desesperante, cada minuto cuenta para llevarlo al centro de salud donde le aplicarían el suero antiofídico. Ahora tenés una motivación y tu hermoso portón se convirtió en un endeble obstáculo a vencer, ya sea por ingenio o fuerza bruta.

En principio consideremos lugares cerrados, sin posibilidad de pasar saltando la cerca, ya que en ese caso la seguridad debería encararse de una manera muy diferente. De todas maneras, en estas situaciones el malhechor posiblemente deba vulnerar el portón desde dentro para trasladar bienes de gran volumen como vehículos o muebles.

Ladrón saltando cerca

Ahora veamos de qué manera encarar el problema empezando por los portones corredizos.

Cerradura eléctrica para un portón corredizo

Cuando se trata de un portón de instalación interior que se desplaza dentro de la propiedad, es más fácil aplicar seguridad. Veamos el primer ejemplo:

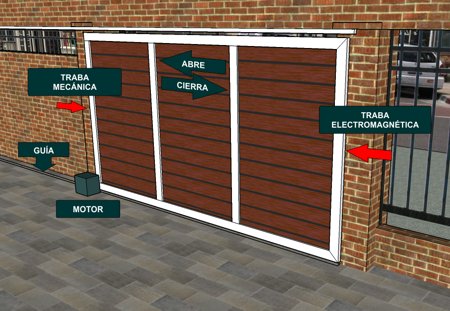

Corredizo con dos trabas

Esta configuración utiliza una cerradura electromagnética en el tope de cierre y una traba simple de bulón en la columna del lado "abierto". Ambas trabas ubicadas a media altura.

Porton corredizo dos trabas

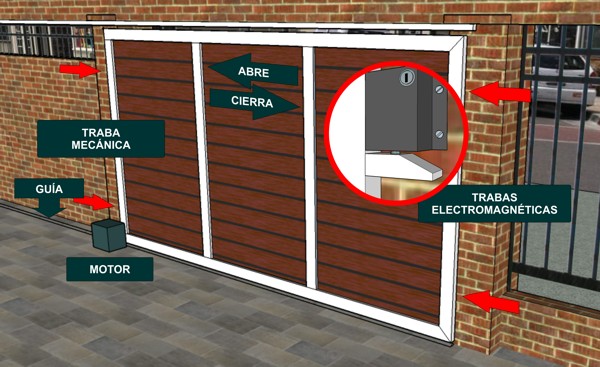

Corredizo con 4 trabas

Para más seguridad sería ideal colocar dos trabas de cada lado. Si bien el costo a presupuestar se duplica, el gran incremento en la firmeza de sujeción lo justifica.

Se recomienda una distancia de 40cm. para la traba superior (desde el borde superior) y la misma medida para la traba inferior (desde el borde inferior).

El Perno Electromagnético

Para este caso es recomendable el uso de los modelos de perno cilíndrico. Éstos son muy fuertes y por su simpleza tienen bajo índice de fallas en el mecanismo. El montaje en el extremo de cierre (el más alejado del motor) se realiza como indica el gráfico:

traba perno eléctrico

Veamos algunas marcas y modelos:

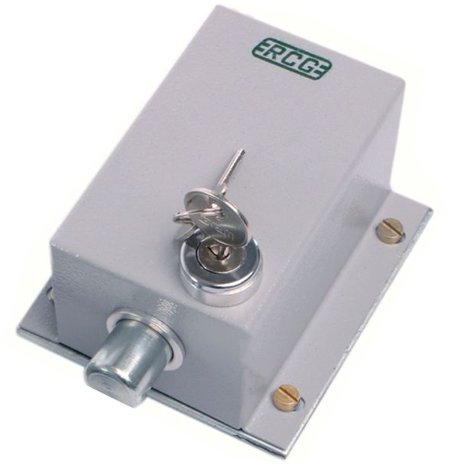

RGC GateLock

RGC Gatelock

Características:

  • Marca: RGC
  • Alimentación: 220V.
  • Carcasa de acero de 2mm. de espesor
  • Largo del perno: 2cm.
  • Llaves: 2 tipo yale

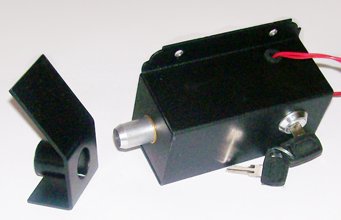

LUBER 2020

Luber 2020

Características:

  • Marca: LUBER
  • Alimentación: 220V.
  • Carcasa de acero de 2mm. de espesor
  • Largo del perno: 2cm.
  • Llaves: 2 tipo yale
  • Contrafrente tipo rampa

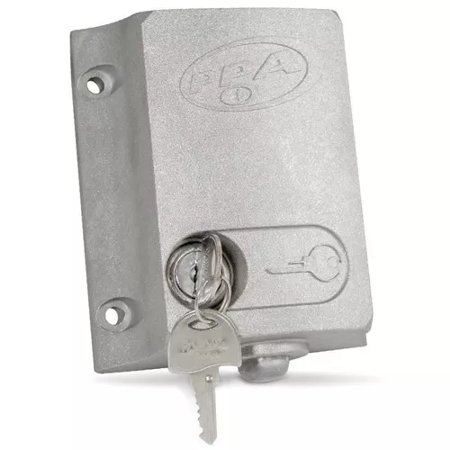

PPA DOG

PPA DOG

Características:

  • Marca: PPA
  • Alimentación: 220V. con módulo relé
  • Carcasa de fundición de aluminio
  • Largo del perno: 1.8cm.
  • Llaves: 2 tipo yale

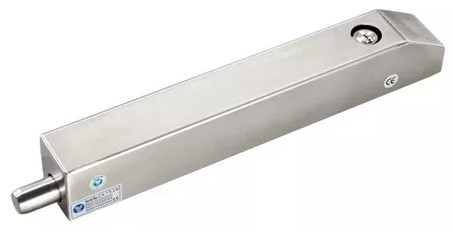

YLI YB900

YLI Yb900

Este es el modelo más avanzado pero así también más costoso. Su montaje no deja tornillos a la vista y su construcción en acero inoxidable posiciona a este perno electromagnético como la mejor opción para la intemperie.

Características:

  • Marca: YLI
  • Alimentación: DC12V (orden de la necesidad de DC24V)
  • Carcasa de acero inoxidable
  • Largo del perno: 3cm.
  • Llaves: 2 tipo yale

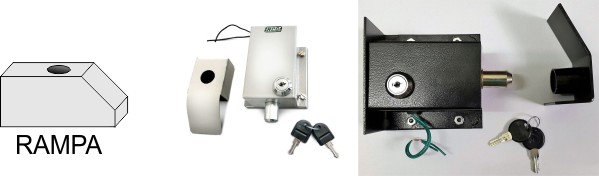

La rampa

Esta es la pieza que se suelda al portón y tiene el orificio donde ingresa el perno. Se llama rampa porque tiene una sección inclinada por la que se desliza el perno, retrayendo el resorte interno hasta hallar el orificio y volver a la posición extendida. La mayoría de las cerraduras eléctricas trae su rampa, que vas a tener que adaptar y fijar al portón.

rampa cerradura perno

La traba mecánica o pasiva

Como figura en la imagen, en el otro extremo del portón (del lado del motor) no es necesario instalar costosas cerraduras eléctricas. En este caso, un simple encastre de bulón es suficiente para aportar firmeza cuando el portón está cerrado.

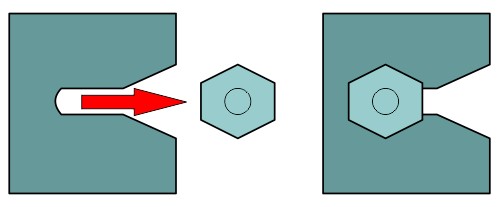

traba bulón para portón

Esta medida de seguridad consiste en un bulón común de cabeza hexagonal montado por la pared, columna o marco. Al desplazarse el protón, al momento de cerrar, el bulón entra en la ranura. Así de simple.

Cabe aclarar que este sistema "pasivo" se podría implementar en ambos extremos del portón, con lo cual nos ahorraríamos bastante dinero y la dificultad de instalar el cableado, conectar al sistema automatizado, etc.  Pero el punto en contra es que un esfuerzo en dirección de apertura seguiría aplicándose sobre la cremallera y el mecanismo del motor.

Continuará...

Se nos extendió bastante este artículo así que seguiremos estudiando otros escenarios en sucesivos artículos. Gracias por leer hasta el final, si te pareció útil este contenido, compartilo en las redes sociales.
