Cómo afilar una mecha de acero rápido

Recuperá el filo de la mecha o broca para lograr el máximo rendimiento.

Cómo afilar una mecha de acero rápido



Artículos relacionados:

Moladora o Amoladora ¿Cómo se dice?

Accesorios para el TALADRO ELÉCTRICO

Impresionante video: CNC cortadora de plasma

Las puntas de reja de PVC

Renegade ES 300i, la rebelde de ESAB



Es increíble la cantidad de gente que tira a la basura las mechas "gastadas" para reemplazarla por una nueva. También es increíble que los argentinos seamos los únicos que la llamamos "mecha", en los demás países de habla hispana se la conoce como "broca" mientras que en Argentina se suele nombrar así a un tarugo metálico con rosca para pared.

Cuando necesitamos hacer un agujero en metal y notamos que el desempeño del taladro disminuye, quizás es tiempo de darle una afilada a la mecha. En este artículo nos referiremos específicamente a la mecha o broca de acero rápido.

Sin duda los factores más importantes para lograr que la mecha trabaje bien, son el ángulo y simetría de la punta, además obviamente de un buen corte fresador al girar.

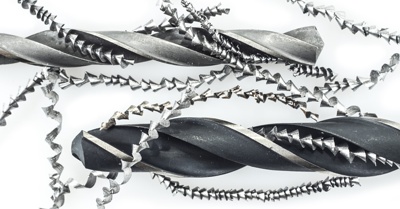

mecha viruta

Geometría de la punta

La geometría de una mecha tiene muchos parámetros, ya que se trata de una helicoide con diversas características que determinan su función. Pero para el afilado sólo necesitamos manejar 2 parámetros: el ángulo de la punta y el ángulo de destalonado.

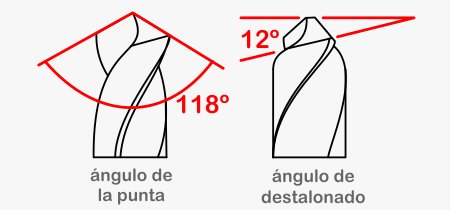

geometría de la punta de la broca o mecha




118º es el ángulo normal de la punta para acero rápido, con un rebaje del talón de 12º. La exactitud no es tan importante, mientras sean valores aproximados estará bien pero sí es importante respetar el mismo ángulo en ambos bordes de corte para que la punta resulte simétrica y centrada.

Ángulo de afilado

Este valor es la mitad del ángulo de la punta, entonces 118º / 2 = 59º.

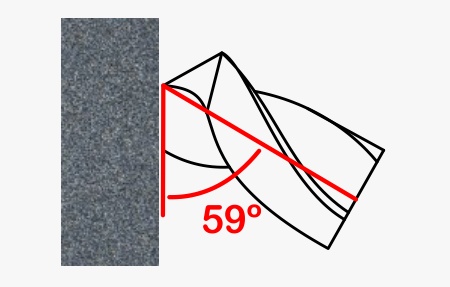

broca afilar esmeril angulo

Esta es la posición que debe tener la mecha en relación a la piedra o esmeril. Si bien es posible realizar esta tarea "a ojo", resulta extremadamente difícil obtener buenos resultados sin una guía. Podemos resolver esto de varias maneras.

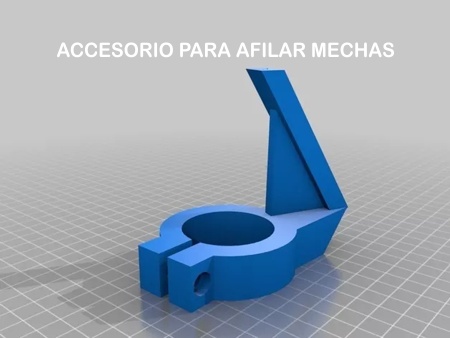

Afilador 3D para taladro

Este accesorio en realidad no afila, pero su función es muy importante: mantener en correcta posición la mecha.

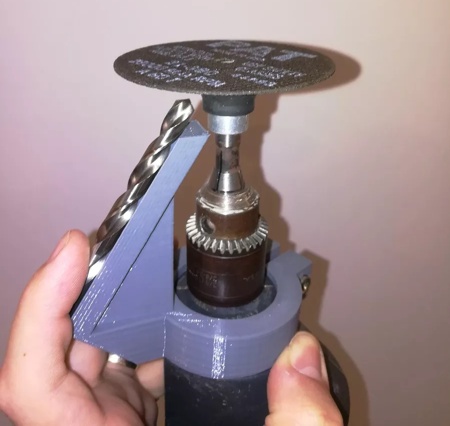

herramienta para afilar brocas

Está construido mediante impresión 3D y es una opción muy económica disponible en Mercadolibre. Claro que también es necesario adquirir una piedra o disco esmeril con perno para taladro. Otra desventaja (o desafío) es que se debe fijar el taladro de alguna manera que no resulte tan incómoda para operarlo.

También hay un modelo más pequeño para afilar brocas con dremel, el minitorno multiuso.

Afilar con tuercas

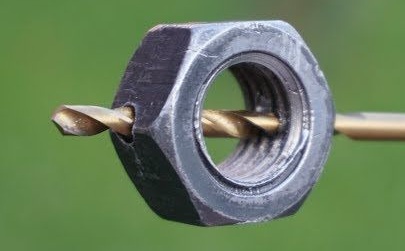

Como referencia o guía, es posible utilizar tuercas hexagonales, ya que éstas tienen 118º en cada vértice.

Afilar brocas con tuercas

De esta manera la tuerca hace de guía al colocar una de sus caras paralela al esmeril, y también hace de soporte facilitando la manipulación de la mecha al hacerla girar. Se debe cuidar que la tuerca haga poco contacto con la piedra ya que el desgaste o deformación puede hacer inexacta nuestra regerencia.

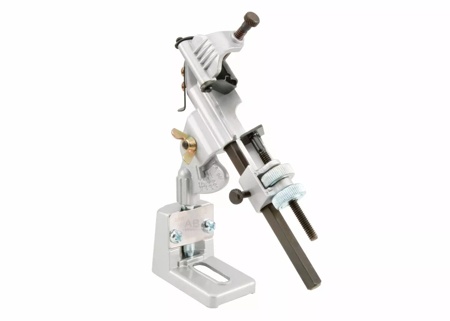

Afilador para amoladora de banco

Se trata de un producto mucho más elaborado de la marca Wembley. Es importado y se consigue en grandes ferreterías a un precio aproximado de $1.300. Además permite variar el ángulo de la punta.

Afilador de mechas Wembley

Disponer de una amoladora de banco aporta comodidad y calidad al trabajo permitiendo manipular con ambas manos sin inconvenientes. Su cuidada velocidad ayuda a evitar el recalentamiento del material. En el siguiente video se muestra cómo se afilan las mechas de acero rápido con este accesorio.

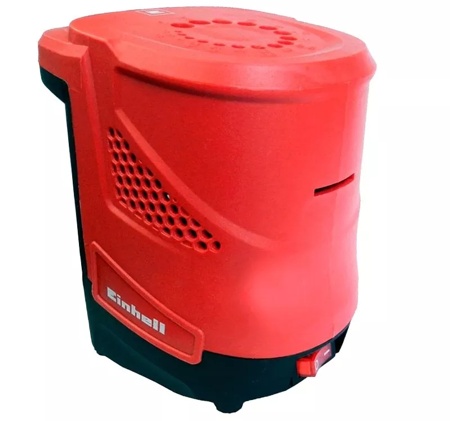

Afilador eléctrico Einhell

Afilador de brocas Einhell

"Afilar tus brocas helicoidales nunca fue tan fácil" Este artefacto acepta mechas de hasta 10mm y tiene un rendimiento apenas aceptable, lo que nos puede hacer dudar si vale la pena gastar los $3.000 que cuesta.

Hay una enorme variedad de productos comerciales que no vamos e enumerar en este artículo porque sería demasiado extenso. Mejor volvamos a los métodos caseros con unas recomendaciones.

La piedra esmeril

Ya sea con el taladro o la amoladora de banco, la piedra a usar debe ser de grano fino. No se puede alcanzar un buen corte con la piedra común de desgaste. Si la mecha está muy maltratada, se puede comenzar el trabajo con grano grueso y dar el toque final con grano fino.

La temperatura

Siempre cuidar las RPM y el tiempo de afilado. La temperatura en exceso puede provocar que el acero pierda su dureza.

Destalonar el lomo del filo

geometría de la punta de la broca o mecha

Se debe rebajar aproximadamente 12º la sección indicada para que no apoye al girar. Si no se rebaja esa zona provocará fricción inútil elevando la temperatura y quitando presión y efectividad al borde de corte.

Esperamos que te haya sido de utilidad este artículo.
