La escuadra magnética multi-ángulo

Porque no todo es rectangular, esta escuadra para sujeción de metales te ayuda a soldar en múltiples posiciones.

La escuadra magnética multi-ángulo



Artículos relacionados:

Croquis para fabricar una prensa escuadra casera

Cómo sacar una escuadra perfecta

Catálogo ESAB para aficionados y profesionales

Cómo afilar una mecha de acero rápido

¿CÓMO SOLDAR? Curso Indura


La escuadra magnética es un accesorio de gran ayuda que nos permite ahorrar muchísimo tiempo en los trabajos de soldadura, sobre todo cuando se trata de tareas repetitivas.

Uso de la escuadra imantada para herrería

Los herreros experimentados saben cómo aprovechar al máximo las bondades de la escuadra imantada, aunque muchos prefieren continuar utilizando la clásica prensa tipo "sargento" y medir minuciosamente antes que depositar su confianza en este imán con forma de flecha. Pero resulta sorprendente la cantidad de trabajadores que sólo usan esta escuadra para ángulos rectos, ignorando que también puede ayudar en uniones de otras posiciones.




La principal ventaja es su fácil manipulación ya que la fuerza del imán aguantará las partes en la posición deseada. También es posible utilizar varias escuadras como un conjunto.

Luego de puntear la unión, es posible retirar la escuadra cuando estamos seguros de que no habrá deformaciones durante la costura, para protegerla de las salpicaduras.

Algunos herreros afirman que el magnetismo podría cambiar el flujo del metal fundido, afectando negativamente a la calidad de la soldadura cuando el imán es muy potente.

Variedad de posiciones

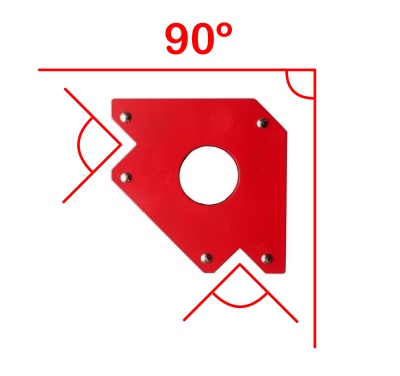

Escuadra magnética 90 grados

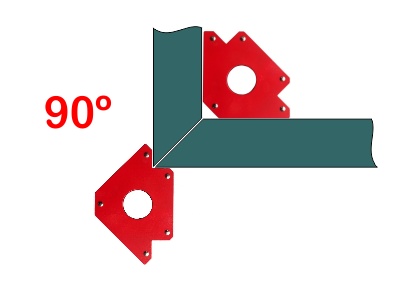

La forma de flecha permite ubicar la escuadra a 90º dentro o fuera de la estructura aunque la ubicación externa tiene menos superficie de contacto y eso afecta a la fortaleza de la unión temporal como a su exactitud.

Escuadra magnética 90 grados

Si sólo necesitáramos ángulos rectos, esta escuadra tendría forma cuadrada o de letra L. Su forma nos permite, también dividir esta apertura a la mitad:

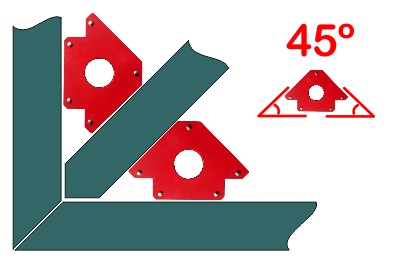

Escuadra magnética a 45 grados

Escuadra magnética 45 grados




Veamos un poco de geometría que aunque parezca obvio, no siempre lo es para los que finalizamos los estudios hace muchos años. Si podemos determinar un ángulo, también estamos determinando su suplementario que resulta de restar el valor al ángulo llano.

Ángulo suplementario
= 180º - Xº

Por ejemplo, el suplementario de 45º es 135º (180 - 45).

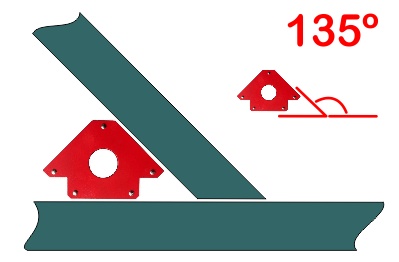

Escuadra magnética a 135 grados

Escuadra magnética 135 grados

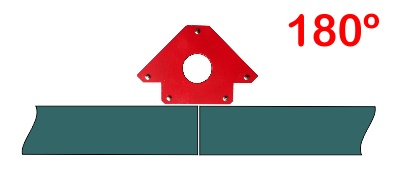

Y la posición más simple de todas: La escuadra puede usarse para alinear dos piezas a 180º. En estos casos el accesorio queda muy cerca de la soldadura, por tal motivo es recomendable puntear y retirarla para continuar con el cordón.

Escuadra magnética 180 grados

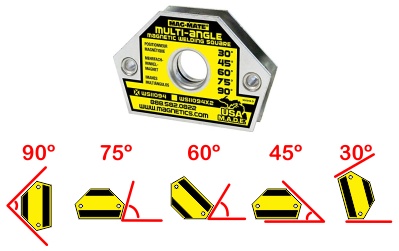

La escuadra hexágono irregular

Una opción que nos permite disponer de otras alineaciones de las piezas a soldar es el hexágono irregular que permite ángulos de 75º, 60º y 30º además de los típicos 90º y 45º.

Escuadra magnética

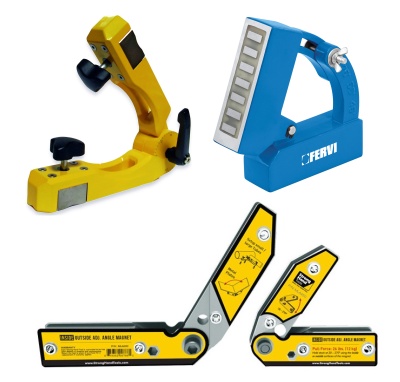

Escuadra regulable

Y si necesitás total libertad, hay una gran variedad de escuadras magnéticas que permiten regular la inclinación a gusto y paladar.

Escuadra magnética multiángulo

Conocer las herramientas nos permite aprovechar al máximo sus funcionalidades y trabajar mejor. Si te ha sido útil el artículo compartilo y dejanos tu opinión.
