Croquis para fabricar una prensa escuadra casera

Todas las medidas e instrucciones para hacer tu propia escuadra de metal con rosca de ajuste.

Croquis para fabricar una prensa escuadra casera



Artículos relacionados:

La escuadra magnética multi-ángulo

Planos para hacer una roladora

Cómo sacar una escuadra perfecta

15 Ideas para escritorios modernos

AMOLADORA ANGULAR: Los accesorios más interesantes



¿Cómo hacer una prensa casera?

Esta escuadra para soldar te ayudará a realizar uniones de 90 grados. Se trata de una prensa escuadra mecánica a rosca que, a diferencia de una escuadra magnética, también permite fijar piezas de metales no ferrosos u otros materiales como madera o plásticos.

El diseño fue aportado por Miguel David Yegüez Infante y Rogelio Cornejo de la empresa Invemec Guarico Ca de Venezuela, a quienes se agradece su colaboración.

Metal mecánica Invemec Guarico Ca es una empresa de fabricación de máquinas para producción de ladrillos ecológicos, desterronadoras y otros accesorios.

El croquis se encuentra dividido por cada parte de la escuadra en 4 imágenes disponibles para su descarga.

El formato es similar a las prensas de la siguiente imagen:

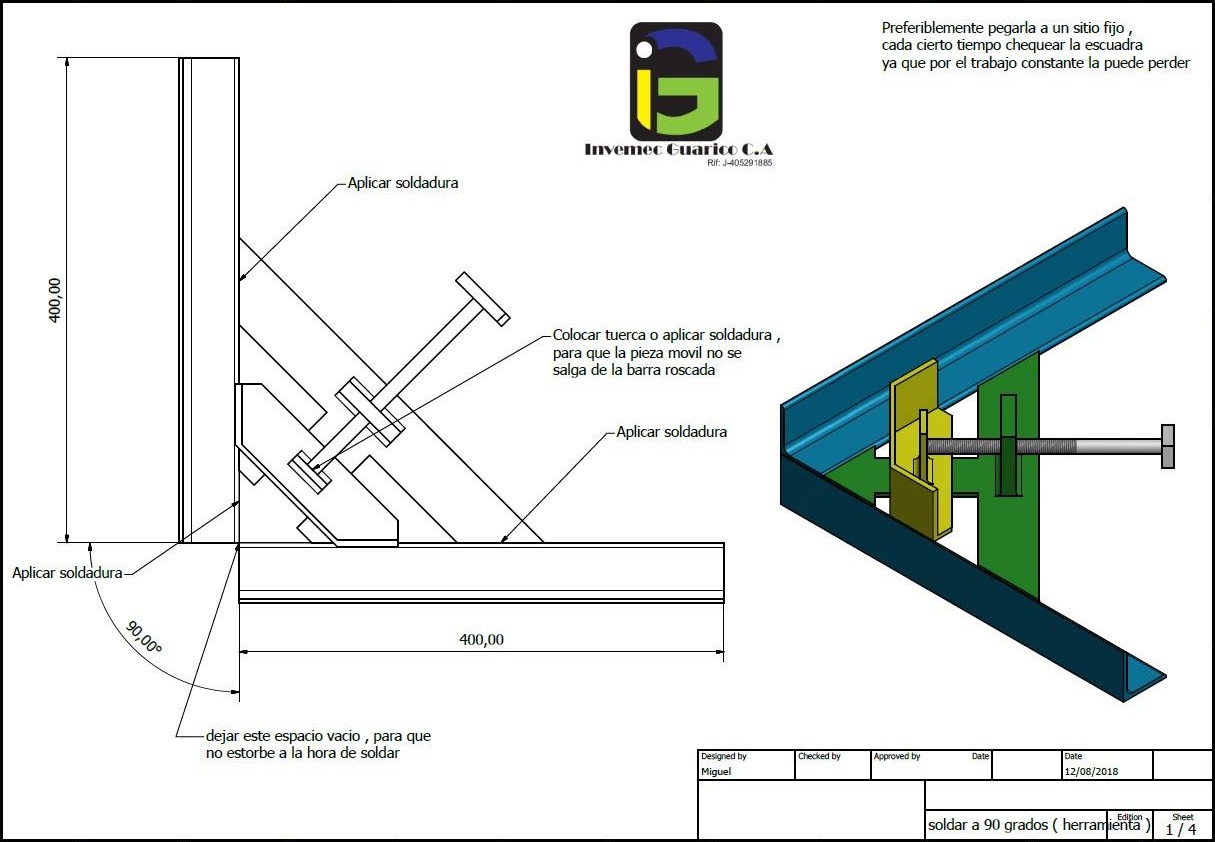

croquis prensa escuadra 1

Al momento de soldar, es recomendable sujetar fuertemente las piezas para que la temperatura no "tire" y provoque una deformación que afecte a la precisión de la prensa. También te puede ser útil el uso de las ternas pitagóricas para comprobar que el ángulo de 90º sea exacto.

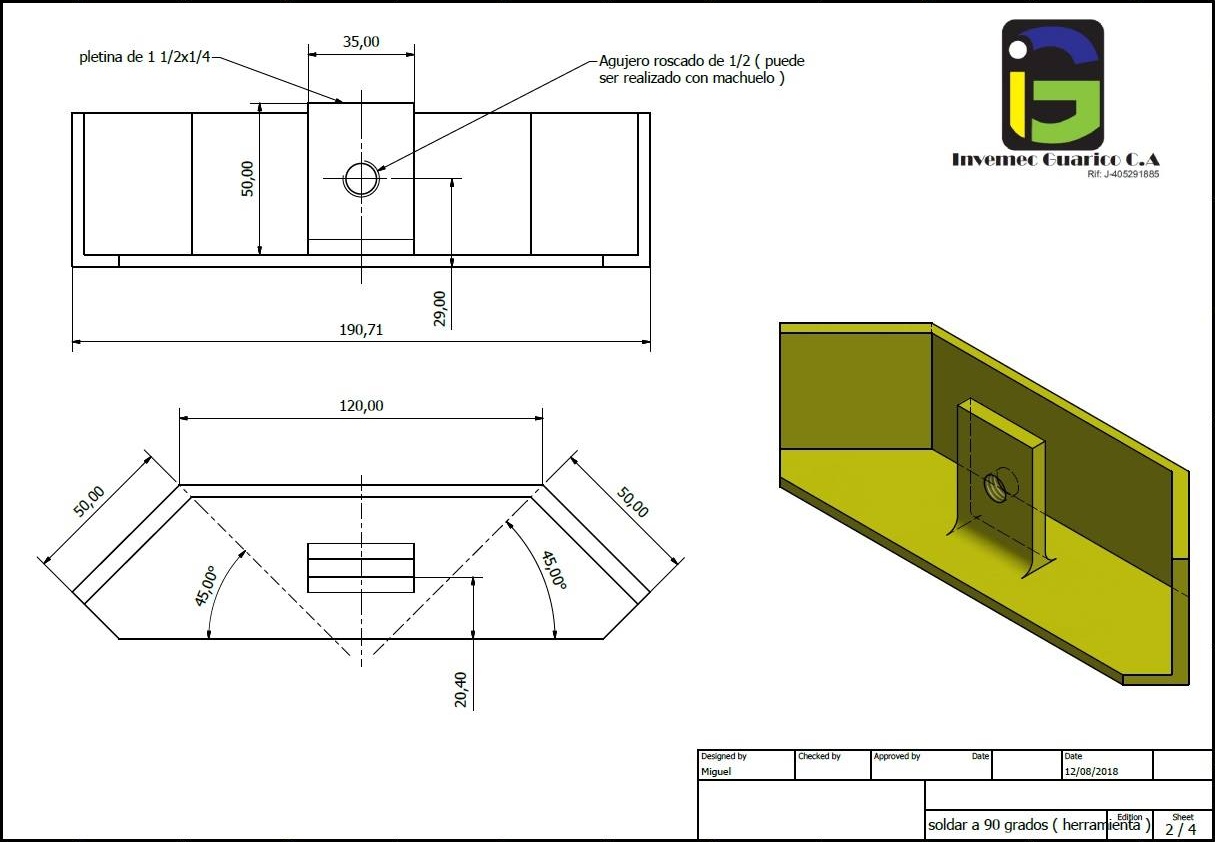

croquis prensa escuadra 2

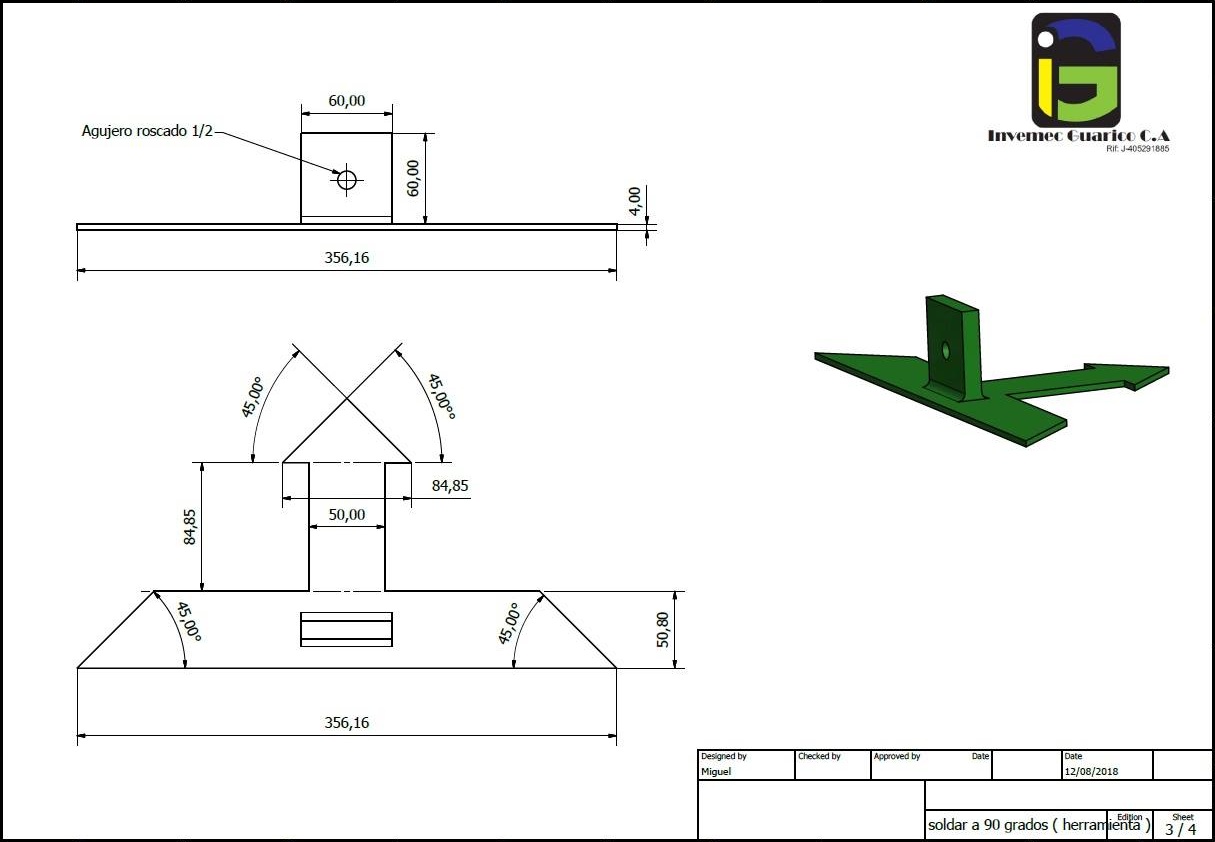

croquis prensa escuadra 3

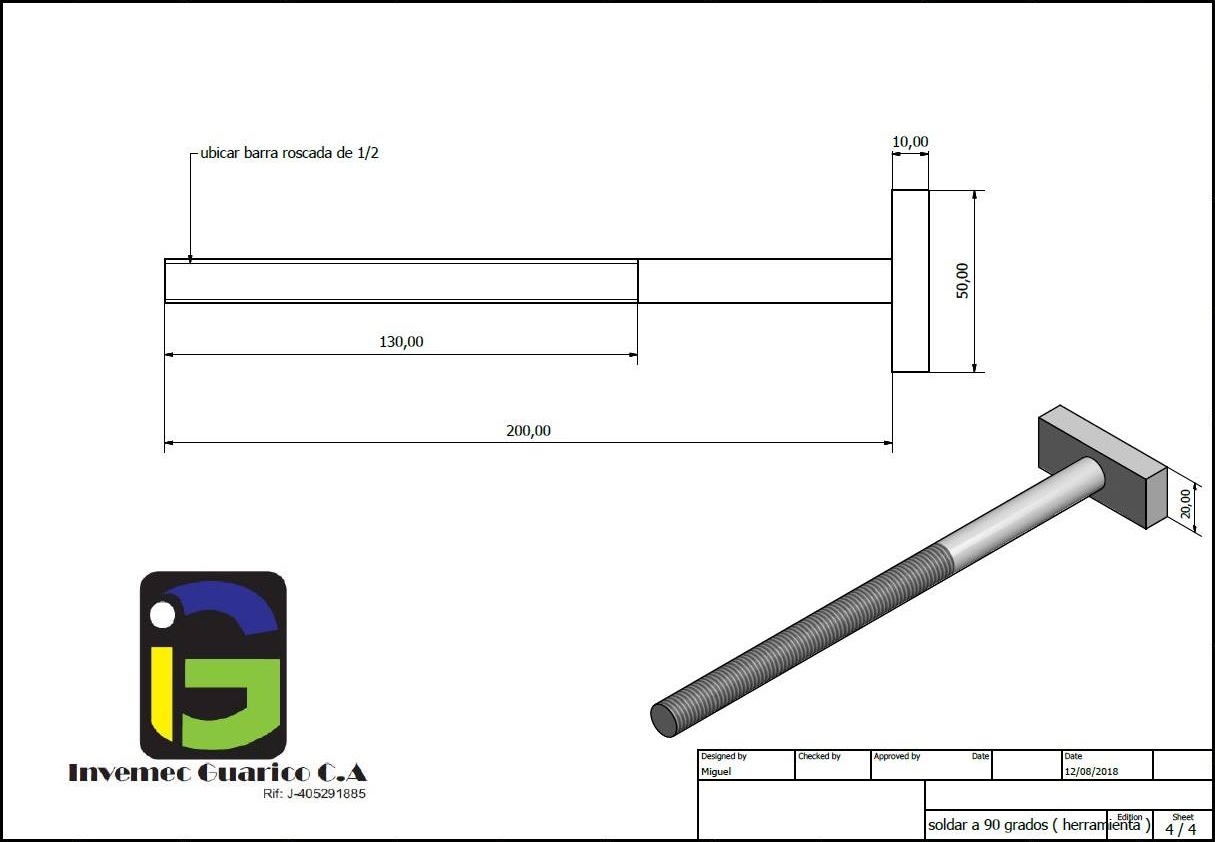

croquis prensa escuadra 4

Es recomendable ver los planos del sargento para soldar en una pc de escritorio o notebook, ya que en la pantalla de tu celular quizás no se aprecien los detalles más pequeños. También podés descargarlos para consultar más tarde.






Fuente: https://invemecguaricoca.blogspot.com
